Fabrication de tuyaux en polyéthylène extrudé
Paramètres de processus, contrôle de la qualité et applications industrielles
La fabrication de tuyaux en polyéthylène extrudés représente un segment critique dans l'industrie du traitement des polymères, une production mondiale dépassant 15 millions de tonnes métriques par an. Les tuyaux en polyéthylène extrudés ont révolutionné les systèmes de transport des fluides, les applications d'isolation électrique et les réseaux d'irrigation agricole en raison de leurs propriétés exceptionnelles, notamment la résistance chimique, la flexibilité et l'efficacité du coût -.
La polyvalence des matériaux en polyéthylène extrudé permet aux fabricants de produire des tuyaux allant de 10 mm à 2000 mm de diamètre, servant diverses exigences industrielles.
15M+
Tonnes métriques produites chaque année dans le monde
10-2000 mm
Gamme de diamètres de tuyaux
30+
Applications industrielles majeures
Classification et propriétés des matériaux
Caractéristiques de polyéthylène (LDPE) faibles
Les tuyaux en polyéthylène extrudés faibles- ont des valeurs de densité entre 0,910 et 0,925 g / cm³, avec des niveaux de cristallinité allant de 55 à 65%. Ces produits en polyéthylène extrudés présentent une excellente flexibilité, avec une allongement à une pause atteignant 300 à 600%.
La résistance à la traction du polyéthylène extrudé LDPE mesure généralement 8-12 MPa, ce qui les rend idéales pour les applications nécessitant une flexion ou un enroulement fréquente. Les propriétés d'isolation électrique de ces tuyaux en polyéthylène extrudé comprennent des valeurs de résistance diélectrique de 18-20 kV / mm et une résistivité de volume dépassant 10 ^ 16 Ω · cm.
Applications clés
Systèmes d'irrigation flexibles
Isolation du câble électrique
Non - Transfert de liquide de pression
Composants de l'industrie des emballages
Spécifications de polyéthylène (HDPE) élevé
Les tuyaux en polyéthylène extrudés- élevés possèdent des propriétés mécaniques supérieures avec des valeurs de densité de 0,941-0,965 g / cm³ et des niveaux de cristallinité de 70-85%. La résistance à la traction du polyéthylène extrudé HDPE varie de 22 à 31 MPa, offrant une résistance à la pression accrue jusqu'à 1,6 MPa pour les applications standard.
Ces matériaux en polyéthylène extrudés présentent des valeurs de résistance à l'impact de 8 à 12 kJ / m² à 23 degrés et maintiennent une intégrité structurelle à des températures de -40 degrés à 80 degrés. Le module d'élasticité pour le polyéthylène extrudé HDPE mesure environ 800-1400 MPa, garantissant une stabilité dimensionnelle sous charge.
Applications clés
Distribution d'eau potable
Systèmes de transport de gaz
Réseaux d'égout et de drainage
Transport de liquide industriel
Applications en polyéthylène (LLDPE) linéaire
Le polyéthylène extrudé linéaire faible - combine la flexibilité du LDPE avec des propriétés mécaniques améliorées, atteignant des résistances à la traction de 10-25 MPa. Ces matériaux en polyéthylène extrudés présentent une résistance aux fissures de contrainte environnementale supérieure (ESCR) avec des temps de défaillance dépassant 1000 heures dans les tests ASTM D1693 standard.
L'indice de flux de fusion de LLDPE pour la production de tuyaux en polyéthylène extrudé varie généralement de 0,5 à 3,0 g / 10 minutes, optimisant la procédabilité tout en maintenant la qualité du produit.
Applications clés
Systèmes d'irrigation agricole
Lignes de transfert chimique
Manches et conduits de protection
Applications marines et sous-marines
Critères de sélection des matières premières
Faire fondre les considérations de débit
La sélection de résines de polyéthylène extrudées appropriées nécessite une évaluation minutieuse des débits de fusion (MFR), qui influencent directement les paramètres de traitement et les propriétés finales du produit.
Applications de tuyaux de pression0.2-0.4
Distribution optimale du poids moléculaire pour une résistance hydrostatique à terme long -
Applications de pression moyennes -0.4-1.0
Bilans procedabilité avec des performances mécaniques
Applications de pression non -Jusqu'à 7.0
Maximise les taux de production tout en maintenant des propriétés adéquates
Impact de la distribution du poids moléculaire
La distribution du poids moléculaire (MWD) du polyéthylène extrudé affecte considérablement le comportement de traitement et les performances du tuyau.
| Type MWD | Ratio MW / MN | Caractéristiques |
|---|---|---|
|
MWD étroit |
3-5 |
Propriétés mécaniques supérieures, épaisseur de paroi constante |
|
Large MWD |
15-25 |
Amélioration de la transformation, réduction de la consommation d'énergie |
|
Bimodal |
Combiné |
MW élevé pour la résistance, faible MW pour la processeur |
Paramètres du processus d'extrusion
Flux de processus d'extrusion de tuyaux en polyéthylène
Préparation des matières premières
Mélange et séchage de résine
Fusion d'extrudeuse
Chauffage et fusion contrôlés
Die Forming
Extrusion de forme de tuyau
Étalonnage
Contrôle dimensionnel
Refroidissement
Réduction de la température contrôlée
Coupure et test
Contrôles de coupe et de qualité
Optimisation du profil de température
La stratégie de contrôle de la température pour la production de tuyaux en polyéthylène extrudée nécessite des paramètres spécifiques de zone précise - pour assurer une fusion complète et une homogénéisation.
Températures de traitement LDPE
Zone d'alimentation 90-100 degrés
Zone de compression 100-140 degrés
Zone de mesure 140-160
Adaptateur Zone 140-160 degré
Die Zone 130-150 Degré
Températures de traitement du HDPE
Zone d'alimentation 100-120 degrés
Zone de compression 120-140
Zone de mesure 160-180 degré
Die Zone 150-170
Importance du contrôle de la température
Le contrôle précis de la température garantit une fusion appropriée, réduit la dégradation des matériaux et maintient une viscosité constante de l'épaisseur uniforme de la paroi du tuyau et de la qualité de la surface.
Analyse de la distribution de la pression
Le profil de pression pendant la production de tuyaux en polyéthylène extrudé atteint généralement 20 à 35 MPa à la pointe de la vis, en fonction de la viscosité du matériau et des taux de débit. La chute de pression à travers la plaque de disjoncteur et le pack d'écran varie de 5 à 10 MPa, fournissant une filtration de fusion et une homogénéisation de l'écoulement.
La pression de la matrice pour le traitement extrudé en polyéthylène mesure 10 à 20 MPa, influencée par la géométrie et le taux de production. Le maintien de profils de pression cohérents assure une distribution uniforme de l'épaisseur de la paroi et empêche les instabilités d'écoulement dans le produit en polyéthylène extrudé.
Avantages de contrôle de la pression
Distribution des matériaux uniformes
Épaisseur de paroi constante
Variation dimensionnelle réduite
Finition de surface améliorée
Plages de pression typiques
Pression de la pointe de la vis20-35 MPa
Coupure de pression de la plaque du disjoncteur5-10 MPa
Pression10-20 MPA
Méthodes de dimensionnement et d'étalonnage
Systèmes d'étalonnage sous vide
L'étalonnage sous vide pour les tuyaux en polyéthylène extrudés utilise des différentiels de pression négatifs de 30 à 60 kPa pour obtenir un contrôle dimensionnel précis. Le manchon d'étalonnage se compose de trois zones distinctes: refroidissement initial (30-50 degrés), application sous vide et refroidissement final (15-25 degrés).
Les tuyaux en polyéthylène extrudés de petit diamètre (inférieurs ou égaux à 110 mm) utilisent généralement un étalonnage sous vide en raison du contrôle de la rondeur supérieure et de la finition de surface. Le réglage du niveau de vide dépend de l'épaisseur de la paroi, avec des tuyaux en polyéthylène extrudés - minces nécessitant 30 - 40 kPa tandis que les applications à parois épaisses ont besoin de 50 à 60 kPa pour une force de dimensionnement adéquate.
Étalonnage de pression interne
Large diameter extruded polyethylene pipes (>160 mm) Utiliser l'étalonnage interne de la pression d'air, en appliquant 0,02-0,04 MPa à l'air comprimé pour maintenir la précision dimensionnelle. Cette méthode assure un contact uniforme entre l'extérieur du tuyau en polyéthylène extrudé et l'intérieur du manchon d'étalonnage, atteignant des tolérances de rondeur à ± 1%.
Le contrôle comprimé de la température de l'air à 20 à 30 degrés empêche le choc thermique tout en maintenant l'efficacité du dimensionnement. Les systèmes de surveillance de la pression maintiennent une précision de ± 0,005 MPa, garantissant des dimensions de produit cohérentes tout au long des cycles de production.
"L'optimisation des paramètres d'étalonnage pour les tuyaux en polyéthylène extrudés démontre que le maintien de gradients de température précis entre 30 -} 50 dans la zone de refroidissement initiale réduit la contrainte résiduelle jusqu'à 45% par rapport aux méthodes de refroidissement rapides, améliorant considérablement la stabilité dimensionnelle à long terme et la résistance à la contrainte environnementale dans les procédures de contrainte HDPE et LDPE LDPE
- Smith et al., 2023, polymerprocessing.org
le seul endroit que vous trouverez à l'extérieur de la maison

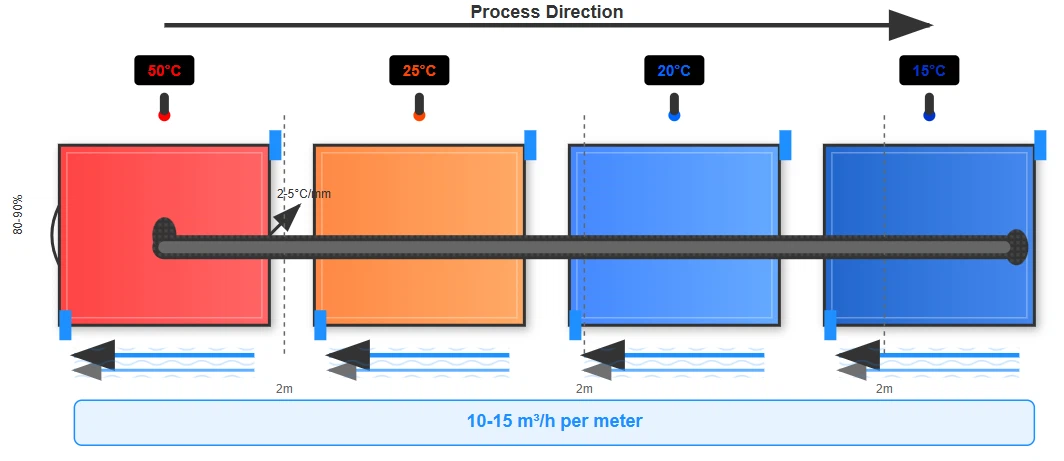

Gestion du gradient de température
Le processus de refroidissement des tuyaux en polyéthylène extrudés nécessite un contrôle minutieux du gradient de température pour minimiser les contraintes internes et optimiser la cristallisation. Le refroidissement initial dans l'unité d'étalonnage maintient la température de l'eau à 30 à 50 degrés, permettant l'élimination graduelle de la chaleur du matériau en polyéthylène extrudé.
Les réservoirs de refroidissement secondaires fonctionnent à des températures progressivement plus basses, généralement 25 degrés, 20 degrés et 15 degrés, garantissant une cristallisation contrôlée. La vitesse de refroidissement de 2 à 5 degrés / mm empêche les défauts de surface tout en maintenant la stabilité dimensionnelle dans le produit en polyéthylène extrudé.
30-50 degrés
Refroidissement initial
25 degrés
Première étape
15 degrés
Refroidissement final
Optimisation du débit d'eau
Le compteur - Le flux d'eau de courant dans les réservoirs de refroidissement améliore l'efficacité de transfert de chaleur pour les tuyaux en polyéthylène extrudés par 25 -} 30% par rapport aux systèmes de courant CO -. Les débits d'eau de 10-15 m³ / heure par mètre de longueur de réservoir assurent un élimination adéquate de la chaleur sans provoquer un mouvement de tuyau induit par les turbulences.
La profondeur d'immersion couvre 80 - 90% de la circonférence du tuyau, empêchant la déformation induite par la flottabilité tout en maximisant la surface de refroidissement. La surveillance de la température à des intervalles de 2 mètres permet un réglage précis du profil de refroidissement pour différents grades en polyéthylène extrudés et épaisseurs de paroi.
Facteurs d'efficacité de refroidissement
Paramètres de contrôle de la qualité
Normes de tolérance dimensionnelle
Les normes internationales pour les tuyaux en polyéthylène extrudés spécifient des tolérances dimensionnelles strictes pour assurer la compatibilité et les performances du système.
Épaisseur de paroi
± 10% de la valeur nominale pour les applications de pression, ± 15% pour les utilisations de pression non -
Ovalité
À moins de 3% pour les diamètres jusqu'à 110 mm et 5% pour des tailles plus grandes
Longueur
Tolérances de ± 10 mm par mètre pour un ensemble de joint approprié
Test de propriété mécanique
Les protocoles de test complets garantissent que les tuyaux en polyéthylène extrudés répondent aux exigences de performance pour leurs applications prévues.
Tests de traction
Suit les procédures ISO 6259, nécessitant un allongement minimum à une pause de 350% pour PE80 et 250% pour PE100
Tests hydrostatiques
À 80 degrés pendant 1000 heures pour déterminer la résistance à terme long - sous des niveaux de stress spécifiés
Résistance à l'impact
Le test à -20 degré garantit une ténacité adéquate pour les conditions d'installation
Résistance aux fissures de contrainte
Les tests de bande pliés confirment la durabilité du matériau sous exposition environnementale
Évaluation de la qualité de surface
La qualité de la surface a un impact direct sur les performances, en particulier pour les applications de transport des fluides et de résistance à la corrosion.
Inspection visuelle
Identifie les rayures, les rainures et les particules de contamination
Rugosité de surface
PR inférieur ou égal à 0,5 μm pour les applications de gaz, PR inférieure ou égal à 1,0 μm pour le service d'eau
Scanne d'épaisseur de paroi
La numérisation à ultrasons à des intervalles de 10 mm assure une distribution cohérente
Mesure optique
Vérifie le diamètre et l'ovalité à des intervalles de 1 mètres pendant la production
Stratégies d'optimisation des processus
Considérations de conception de vis
Les extrudeurs de vis - simples pour la production de tuyaux en polyéthylène extrudé utilisent généralement des vis de barrière avec des rapports L / D de 24: 1 à 32: 1. Des ratios de compression de 2,5: 1 à 3,5: 1 fournissent une fusion et une génération de pression adéquates pour une sortie cohérente.
Les sections de mélange améliorent l'homogénéité de la fusion, réduisant les variations de température à ± 2 degrés à travers le flux de fonte. L'optimisation de la géométrie du vol pour le traitement extrudé en polyéthylène comprend des conceptions de pas variables qui améliorent l'efficacité de fusion de 15 à 20%.
Paramètres de conception de matrice
Le type Spider - meurt pour les tuyaux en polyéthylène extrudés intègre 6-8 les jambes de support avec des profils rationalisés pour minimiser la formation de ligne de soudure. Des rapports de longueur des terres de 10: 1 à 15: 1 assurent un débit de fusion stable et une distribution de vitesse uniforme.
Les mécanismes de centrage réglables maintiennent la concentricité à ± 0,1 mm, critique pour une épaisseur de paroi cohérente. Les calculs d'espace de matrice considèrent les rapports de tirage de 1,1 à 1,3 pour un contrôle dimensionnel optimal du produit en polyéthylène extrudé.
Considérations d'efficacité énergétique
Optimisation de la gestion thermique
La consommation d'énergie dans la production de tuyaux en polyéthylène extrudé en moyenne de 0,3 à 0,5 kWh / kg, avec un chauffage représentant 60 à 70% de la consommation d'énergie totale. L'isolation du baril réduit la perte de chaleur de 20 à 25%, améliorant l'efficacité énergétique et la stabilité de la température.
Les systèmes de récupération de chaleur capturent l'énergie thermique de l'eau de refroidissement, préchauffant l'eau entrante et réduisant les besoins énergétiques globaux de 15 à 20%. Les entraînements de fréquence variable sur les pompes de refroidissement optimisent la consommation d'énergie en fonction des demandes de refroidissement réelles pour différentes grades en polyéthylène extrudés.
Optimisation du paramètre de processus
Le fonctionnement à des températures de fusion optimales réduit la consommation d'énergie tout en maintenant la qualité du produit dans la fabrication extrudée en polyéthylène. L'augmentation des taux de débit de 20% améliore généralement la consommation d'énergie spécifique de 10 à 15% en raison d'une meilleure efficacité thermique.
La minimisation des baisses de pression grâce à une conception de matrice appropriée réduit la charge du moteur et les besoins énergétiques. L'entretien régulier, y compris le nettoyage des vis et le polissage, maintient l'efficacité énergétique tout au long des campagnes de production prolongées.
Synchronisation des équipements
La production réussie de tuyaux en polyéthylène extrudé nécessite une synchronisation précise entre les systèmes d'extrusion, d'étalonnage, de refroidissement et de traction. Les variations de vitesse de ligne doivent rester à moins de ± 1% pour prévenir les fluctuations de l'épaisseur de la paroi et l'instabilité dimensionnelle.
Les systèmes de contrôle automatisés maintiennent les rapports de vitesse entre les taux de transport- et d'extrusion, compensant le retrait des matériaux pendant le refroidissement. La surveillance des tensions garantit une force de traction cohérente de 50-200 N en fonction des dimensions du tuyau et de la qualité de polyéthylène extrudée.
Avantages de synchronisation
Variation dimensionnelle réduite
Amélioration de la consistance de l'épaisseur de la paroi
Stress internes minimisé
Efficacité de production accrue
Intégration des équipements auxiliaires
Alimentation gravimétrique
Maintient une précision de ± 0,5% dans le dosage des matériaux pour les propriétés cohérentes
Faire fondre
Fournir une stabilité de pression dans ± 0,5 MPa, améliorant la cohérence dimensionnelle jusqu'à 30%
Coupe automatique
Synchronisé à la vitesse de ligne assurant une précision de longueur de ± 5 mm pour les sections de 6 mètres
Systèmes de marquage
Appliquer les codes de production à des intervalles de 1 mètre pour une traçabilité complète
Aspects environnementaux et de durabilité
Intégration de recyclage des matériaux
POST - L'incorporation de déchets en polyéthylène extrudé industrielle jusqu'à 20% maintient les propriétés du produit tout en réduisant les coûts des matériaux. Le matériau Regrind nécessite un contrôle minutieux de la contamination et une taille de particules cohérente de 3 à 5 mm pour l'alimentation uniforme.
Les systèmes de filtration de fusion avec des écrans de 80 à 100 maille éliminent les contaminants des flux de polyéthylène extrudés recyclés. Le test de propriété garantit que le contenu recyclé répond aux exigences de spécification pour l'application prévue.
Stratégies de réduction des déchets
Démarrer - Procédures d'optimisation UP Réduisent les déchets de transition de 30 à 40% grâce à des ajustements rapides de température et de vitesse
Améliorations de la conception de la matrice minimiser les exigences de purge pendant les changements de couleur ou de qualité dans la production de polyéthylène extrudé
Les systèmes de contrôle dimensionnels automatisés réduisent la production de spécifications - en maintenant des fenêtres de processus plus strictes
La mise en œuvre du contrôle des processus statistiques identifie les tendances avant de produire des produits en polyéthylène extrudés non-
Applications industrielles
Les tuyaux en polyéthylène extrudés servent un large éventail d'applications industrielles en raison de leur polyvalence, de leur durabilité et de leur efficacité -. Des systèmes d'eau municipaux aux applications industrielles spécialisées, les tuyaux en polyéthylène continuent de remplacer les matériaux traditionnels comme le métal et le béton dans de nombreux secteurs.
Répartition de l'eau
Les tuyaux HDPE sont largement utilisés pour la distribution de l'eau potable en raison de leur résistance à la corrosion, de leur surface intérieure lisse et de leur longue durée de vie dépassant 50 ans.
HDPEPPRESSURE RÉSIDENT
Transport de gaz
Les tuyaux en polyéthylène de qualité PE100 fournissent une distribution de gaz naturel sûre et fiable avec une excellente résistance chimique et une fuite - Systèmes de jointure sans résistance.
PE100Leak Resistanthigh Safety
Irrigation agricole
Les tuyaux LLDPE et LDPE sont préférés pour l'irrigation en raison de leur flexibilité, de leur poids léger et de leur résistance aux produits chimiques agricoles.
LLDPEFLEXIBLECHÉMIQUE résistant
Égout et drainage
Les tuyaux HDPE de grand diamètre offrent d'excellentes caractéristiques d'écoulement et une résistance à l'abrasion pour les systèmes municipaux et industriels des eaux usées.
HDPELARGE Diamétrasion résistant
Conduit électrique
Les tuyaux LDPE offrent d'excellentes propriétés d'isolation électrique pour protéger les câbles de puissance et de communication dans les installations souterraines.
LDPEINSOLATION PROTECTÉ
Transfert de produits chimiques
Les tuyaux PE spécialisés résistent à la corrosion des acides, des alcalis et des solvants, ce qui les rend idéaux pour les applications de traitement chimique industrielles.
Lldpechemical résistant industriel
