Profil acrylique d'éclairage clair
Cette gamme est destinée aux projets où le PMMA transparent et une transmission relativement élevée sont au cœur de la conception. La page produit répertorie également les surfaces lisses et prismatiques.
Matériel
Acrylique / plexiglas
Coupe transversale-
85 mm ou personnalisé
Transmission
85% ou 90%
Traitement
Découpe, perçage, assemblage
Profil acrylique Opal Lighting
Utilisez la gamme Opal comme référence lorsque la dissimulation et la diffusion de la source de lumière comptent plus que la transparence maximale. Plusieurs options de transmission publiées permettent de discuter de différentes cibles optiques lors du sourcing.
Matériel
Acrylique
Largeur
120 millimètres
Transmission
65%, 75%, 80%, 85%, 90%
Longueur de coupe
Plusieurs mm à 10 m répertoriés

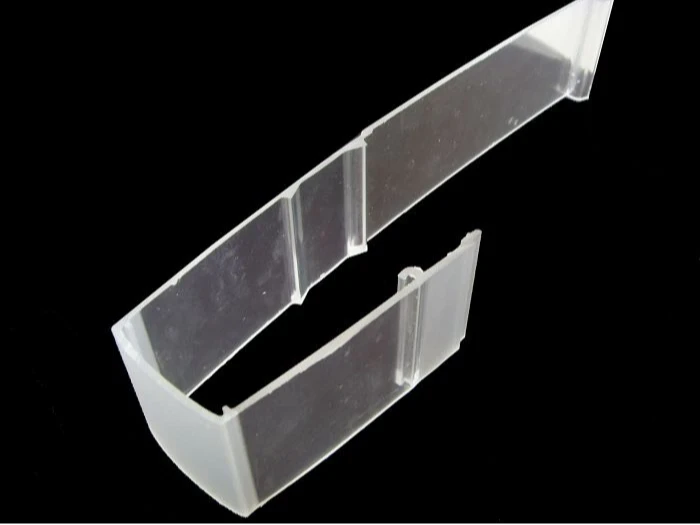

Profil acrylique grand éclairage
Cette série constitue une référence plus pertinente pour l'éclairage des bureaux, l'éclairage des transports et les grands assemblages de signalisation pour lesquels un petit diffuseur à bande LED-ne peut pas démontrer la capacité d'extrusion requise.
Capacité de section transversale-
Jusqu'à 500 mm répertorié
Mesure OEM
248 millimètres
Épaisseur de paroi
Exemple publié de 2,5 mm
Transmission
70%, 75%, 80%, 85%
Extrusion
Simple, co- et tri-extrusion
Évaluation du produit
Homologué UL94-HB pour ce profil
Profil acrylique d'éclairage épais
Cette gamme est conçue autour de la distribution optique de la lumière plutôt que d'un simple capot de protection et offre donc aux ingénieurs une référence utile pour les programmes de contrôle des lentilles et des faisceaux-.
Matériel
Acrylique optique / PMMA
Épaisseur
1 à 20 millimètres
Largeur
5 à 200 mm
Transmission
90 % ou plus
Options de poutre
15 degrés, 30 degrés, 40 degrés, 45 degrés, 60 degrés, 90 degrés, 120 degrés
Applications
Lentille optique LED et lentille de Fresnel
Comment sélectionner un profil acrylique d'éclairage pour votre projet
| Exigence du projet | Référence Dachang pertinente | Que préciser dans la demande de prix |
|---|---|---|
| Une plus grande transparence | Profil acrylique d'éclairage clair avec transmission publiée de 85 % ou 90 % | Section transversale requise-, objectif de transmission, géométrie de la surface, longueur et volume annuel |
| Dissimulation et diffusion des LED | Profil acrylique Opal Lighting ouAcrylique diffusant la lumière | Transmission cible, visibilité LED acceptable, couleur/aspect opale et dimensions du profil |
| Répartition lumineuse spécifique | Profil acrylique d'éclairage épais et lentilles optiques extrudées à 60 degrés | Exigences du faisceau, géométrie de la lentille, épaisseur du PMMA et disposition des LED/sources lumineuses- |
| Large cache-lampe ou ensemble d'éclairage | Profil acrylique Big Lighting avec des sections transversales-répertoriées jusqu'à 500 mm | Coupe transversale CAO-, épaisseur de paroi, caractéristiques d'accouplement, largeur hors tout et quantité de production |
| Composant lumineux extérieur | Références d'extrusion d'acrylique anti-UV et d'acrylique-station à gaz | Environnement extérieur, exposition aux UV prévue, exigences de couleur et documents de vérification requis |
Les valeurs de produits publiées sont des références de capacités utiles. Les dimensions finales, les performances optiques et la documentation de conformité applicable doivent être confirmées par rapport au dessin exact, à la formulation de résine et au profil de production commandés.
Développement de profil acrylique d'éclairage OEM à partir de votre dessin
L'extrusion personnalisée commence par la section- plutôt que par une demande de prix générique. Les informations sur les profils acryliques de Dachang indiquent que les tolérances d'extrusion du PMMA sont généralement comprises entre ±0,05 mm et ±0,15 mm en fonction de la géométrie du profil. Les dimensions critiques doivent donc être marquées sur le dessin afin que l'ingénierie puisse distinguer les interfaces fonctionnelles des dimensions qui ne nécessitent pas le contrôle le plus strict.
Dachang fabrique des matrices d'extrusion en interne-et déclare que son atelier de moulage a été modernisé en 2023. Ses informations actuelles sur les profils acryliques publient le développement de moules personnalisés dans les 72 heures suivant un dessin approuvé. Le calendrier réalisable pour une matrice optique particulière, à grande section - ou complexe doit toujours être confirmé dans le devis du projet.
Envoyer le dessin et les exigences
Fournissez la géométrie de la section, les dimensions critiques, l’application, la cible optique et le volume d’achat estimé.
01
Le profil est examiné pour la faisabilité de l'extrusion, la géométrie des parois, les exigences dimensionnelles et l'apparence PMMA requise.
02
Outillage et échantillon
Les outils d'extrusion personnalisés sont fabriqués en-interne. Les échantillons constituent la base physique de l’approbation dimensionnelle et optique avant la production.
03
Approbation et production
Une fois l'échantillon accepté, le profil approuvé peut passer à l'extrusion en vrac et à tout traitement secondaire convenu.
04
Rendre la première demande de prix techniquement utile
Joignez votre dessin et indiquez à Dachang où le profil sera utilisé. Si la conception comporte des clips d'accouplement, des surfaces optiques ou des dimensions qui affectent l'assemblage, marquez ces dimensions comme critiques au lieu d'attribuer une tolérance inutilement étroite à l'ensemble de la section transversale-.
Profil acrylique d'éclairage personnalisé MOQ, échantillons et commandes
Le MOQ dépend du profil-
Dachang ne publie pas un MOQ universel pour chaque profil acrylique d'éclairage. Une nouvelle section transversale-exige des considérations de configuration et d'outillage différentes de celles d'une extrusion existante. Les acheteurs doivent donc soumettre le dessin de profil et la quantité estimée ensemble.
Cela évite un MOQ artificiel-à l'échelle de la catégorie qui ne reflète pas les différences de poids, de géométrie ou d'outillage du profil.
Les échantillons existants peuvent raccourcir l'évaluation
La page Profil acrylique Clear Lighting indique que les échantillons stockés peuvent être préparés en 1 à 2 jours ouvrables. Un exemple de production de masse publié-sur cette page est de 10 à 20 jours pour 5 000 unités par article après acompte.
Ces chiffres sont des références de pages de produits-et non une promesse générale de livraison. Confirmez la disponibilité et l'horaire du profil exact avant de passer une commande.
L'outillage appartenant à l'acheteur- prend en charge les programmes de répétition
Les informations sur l'extrusion d'acrylique de Dachang indiquent que l'outillage financé par l'acheteur reste la propriété de l'acheteur et est stocké pour une production future. Ceci est utile pour les programmes d’éclairage dans lesquels la même lentille ou diffuseur doit être récommandé sur plusieurs cycles de production.
Le traitement secondaire peut être inclus
Les pages de produits acryliques de Dachang répertorient les opérations comprenant la découpe, le perçage, le thermoformage et l'assemblage. Définissez la longueur finie et le travail de post-extrusion requis dans la demande de prix afin que le prix reflète le composant que vous avez réellement besoin de recevoir.
Capacité de fabrication de profilés acryliques d’éclairage
Un fournisseur d'extrusion sur mesure doit prendre en charge à la fois le premier échantillon et la production répétée. Le site actuel de Dachang comprend une usine de fabrication à Dongguan de 16 000 m² avec 45 lignes d'extrusion à grande-et 20-lignes d'extrusion à petite échelle. La production annuelle du site-à l'échelle du site est estimée à environ 2 000 tonnes dans toutes les catégories d'extrusion de plastique.
Pour les acheteurs d’éclairage, ces chiffres comptent principalement lorsqu’un profil doit passer du développement à la fourniture répétée. Ils doivent être évalués en même temps que la géométrie réelle de l'extrusion, la formulation du matériau, le plan d'outillage et les exigences d'inspection plutôt que traités comme un substitut à une qualification spécifique à la pièce.
Questions utiles sur la qualification des fournisseurs-
- Pouvez-vous confirmer la tolérance réalisable sur les dimensions critiques dans notre dessin ?
- Quelle formulation de PMMA est proposée pour les conditions optiques et environnementales requises ?
- L'échantillon sera-t-il produit à partir de l'outillage de production prévu ?
- Quels contrôles dimensionnels et optiques seront effectués avant expédition ?
- Quel certificat ou rapport de matériau s'applique à la résine exacte utilisée pour notre profil ?
Documentation sur la qualité et la conformité des profilés acryliques d'éclairage
La conformité doit être vérifiée au niveau des matériaux et des produits. Le site Web de Dachang affiche les références des systèmes de qualité ISO-ainsi que la documentation RoHS, REACH et PMMA anti-UV. Les pages de profils d'éclairage individuels contiennent également des informations de qualification spécifiques au produit-.
Système qualité ISO
Dachang publie les références de la certification ISO 9001. Les équipes d'approvisionnement doivent demander le certificat actuel lors de la qualification des fournisseurs et confirmer sa portée et sa validité.
Documentation RoHS
La documentation RoHS est affichée sur le site d'extrusion de Dachang. Pour un programme d’électricité ou d’éclairage, demandez le rapport qui s’applique à la résine PMMA exacte ou au produit acheté.
Documentation REACH
Le site de Dachang répertorie la documentation REACH SVHC. Les acheteurs de l’UE doivent vérifier que le rapport actuel couvre la formulation du matériau sélectionné avant l’approbation.
Rapport PMMA Anti-UV
Un rapport PMMA 8N Anti-UV est répertorié sur le site de Dachang. Ceci est particulièrement pertinent lorsque le profilé acrylique d'éclairage sera exposé à la lumière du soleil ou aux conditions extérieures.
Références SGS/UL
Les pages de profils acryliques Clear et Opal Lighting répertorient SGS et UL parmi leurs références de qualification. Confirmez la portée du document par rapport au profil exact commandé plutôt que d'appliquer la référence à chaque extrusion de PMMA.
UL94-HB sur grand profil
Le profil acrylique Big Lighting répertorie spécifiquement UL94-HB. Il s'agit d'une spécification publiée au niveau du produit et ne doit pas être automatiquement appliquée à d'autres profils acryliques.
FAQ sur l’approvisionnement en profilés acryliques d’éclairage
Quels profils acryliques d'éclairage Dachang fabrique-t-il ?
Dachang fabrique des diffuseurs de lumière en PMMA extrudé, des cache-lampes transparents et opales, des tubes acryliques, des profils de lentilles optiques et des sections transversales personnalisées-. Les produits existants comprennent des conceptions optiques à 60 degrés, un diffuseur opale de 57 mm et des gammes de profils acryliques optiques larges ou épais.
Dachang peut-il fabriquer un profilé acrylique d'éclairage à partir de mon dessin ?
Oui. Dachang fabrique des matrices d'extrusion personnalisées en-interne et accepte les sections transversales-conçues par l'acheteur. Le dessin doit identifier les dimensions, les tolérances critiques, le matériau/l'apparence, la longueur du profil et la cible optique, le cas échéant.
Quelle tolérance dimensionnelle est disponible pour l’extrusion de PMMA ?
Les informations sur les profils acryliques de Dachang publient une plage de tolérance d'extrusion de PMMA de ±0,05 mm à ±0,15 mm en fonction de la géométrie. La tolérance réalisable pour votre profil doit être confirmée lors de la révision du dessin, car la taille et la complexité de la section transversale affectent le contrôle de l'extrusion.
Quel est le MOQ pour un profil acrylique d'éclairage personnalisé ?
Dachang ne publie pas de MOQ fixe pour la catégorie complète de l'acrylique d'éclairage. Le MOQ dépend de facteurs, notamment de la possibilité d'utiliser les outils existants et des exigences de la nouvelle section-, incluez donc à la fois le dessin et le volume d'achat lors de la demande de devis.
Comment dois-je choisir entre l’acrylique transparent et opale ?
Le PMMA transparent est le point de départ le plus pertinent lorsque la transparence optique et une transmission plus élevée sont des priorités. Des profils opales ou diffusants sont utilisés pour dissimuler la source LED et produire un aspect lumineux plus uniforme est plus important. Les profils publiés par Dachang démontrent plusieurs niveaux de transmission plutôt qu'une seule spécification acrylique universelle.
Dachang peut-il fournir des profilés acryliques pour des angles de faisceau contrôlés ?
Oui. Le profil acrylique d'éclairage épais de Dachang répertorie les options d'angle de faisceau -de 15 degrés, 30 degrés, 40 degrés, 45 degrés, 60 degrés, 90 degrés et 120 degrés, avec une épaisseur de 1 à 20 mm et une largeur de 5 à 200 mm. La catégorie contient égalementProduits dédiés aux lentilles optiques PMMA à 60 degrés.
Dachang peut-il produire de grands couvercles d'éclairage en acrylique ?
La page Profil acrylique Big Lighting indique que les sections transversales-peuvent atteindre 500 mm. Il publie une mesure OEM de 248 mm, un exemple d'épaisseur de paroi de 2,5 mm-et des capacités d'extrusion simple-, co- et tri-.
Quand dois-je envisager le polycarbonate au lieu du PMMA ?
Les profils PMMA sont généralement sélectionnés lorsque la clarté optique et les caractéristiques de vieillissement de l'acrylique sont au cœur de la conception. Lorsque les exigences en matière d'impact mécanique deviennent la considération dominante, comparez le projet à celui de Dachang.Gamme de profilés d'éclairage en polycarbonateavant de finaliser le matériel.
Que dois-je envoyer pour obtenir un devis utile ?
Envoyez le-dessin en coupe transversale, l'apparence PMMA requise, les dimensions et tolérances critiques, la longueur du profil, les exigences en matière de transmission optique ou de faisceau et le volume d'achat prévu. Ces entrées permettent d'évaluer la faisabilité de l'outillage et les exigences de production par rapport à la pièce réelle plutôt qu'à un prix générique de profil acrylique-.
Envoyez votre dessin de profil en acrylique d'éclairage pour examen
Si un profil Dachang existant correspond à votre projet, ouvrez sa page produit et demandez directement cette spécification. Pour un nouveau profil OEM, envoyez la section transversale-, les dimensions critiques, les exigences optiques et le volume estimé afin que le projet puisse commencer par une revue technique plutôt qu'un devis de catalogue générique.
