Vous connaissez ces connecteurs en plastique blanc (ou parfois gris) que vous voyez dans les quincailleries ? Ceux dans des bacs géants qui semblent toujours devoir être plus simples qu’ils ne le sont ? Ouais, ce sontRaccords de tuyauterie en PVC, et honnêtement, une fois que vous avez dépassé la phase initiale « qu'est-ce que je regarde », ils sont en fait assez simples. Type de.
Alors voici l'affaire : - PVC signifie polychlorure de vinyle, ce qui est simplement une manière élégante de dire "plastique durable qui ne pourrit pas et ne rouille pas". Ces raccords sont essentiellement les joints et les connecteurs qui vous permettent de construire un système de plomberie complet, une installation d'irrigation ou même des meubles de bricolage étranges si c'est votre truc. Ils existent aux États-Unis depuis 1955, ce qui est fou quand on y pense. Vos grands-parents ont probablement installé certains de ces trucs.

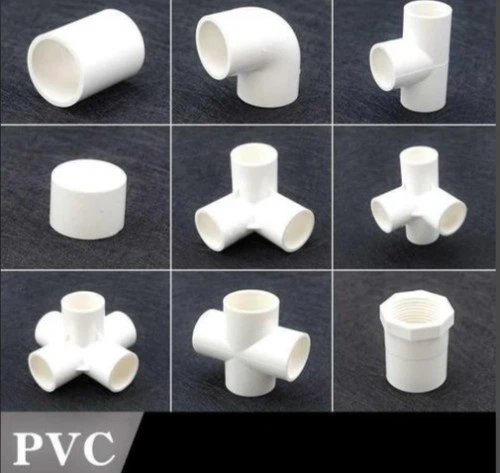

Les basiques que tout le monde utilise
Coudessont probablement la première chose dont vous aurez besoin. Ils plient votre tuyau à 90 degrés ou 45 degrés, selon celui que vous prenez. Les angles à 90 degrés sont partout car, avouons-le, la plupart des murs et des coins sont à angles droits. J'ai vu des gens essayer de forcer un tuyau droit dans un coin et... ne le font pas. Prends le coude. C'est comme deux dollars.
Il existe également quelque chose appelé « coude latéral » qui a trois extrémités au lieu de deux, mais je vais être honnête, je ne les vois pas autant à moins que quelqu'un ne construise un auvent ou un présentoir. Il s'agit plutôt d'une spécialité.
T-shirtsressemblent exactement à la lettre T. Trois ouvertures - deux en ligne droite, une dépassant perpendiculairement. Très courant en plomberie car vous bifurquez toujours de la ligne principale pour alimenter différents appareils. Évier de cuisine, lavabo de salle de bain, peu importe. Le tee est la façon dont vous le divisez. Certaines personnes appellent certains types de « tés sanitaires », ce qui signifie simplement qu'ils sont conçus pour que les eaux usées s'écoulent facilement sans se boucher. Parce que personne ne veut s’occuper de ça.
Maintenantaccouplements- c'est très simple. Juste un connecteur droit qui relie deux tuyaux de même taille. C'est ça. Ils sont bon marché, ennuyeux et vous en aurez probablement besoin d'une douzaine pour tout projet réel. Certains d'entre eux sont permanents une fois que vous les collez (oui, vous utilisez de la colle spéciale PVC), et certains sont filetés afin que vous puissiez les démonter plus tard si vous en avez besoin. Les permanents sont honnêtement plus solides, mais les filetés sont embrayants lorsque vous savez que vous pourriez avoir besoin d'accéder à quelque chose plus tard.
Les bizarres qui résolvent des problèmes spécifiques
Croixsont comme des t-shirts mais sous stéroïdes. Quatre ouvertures au lieu de trois, toutes se rejoignant à des angles de 90-degrés. Ils sont moins courants car peu de situations nécessitent réellement de diviser le flux en quatre directions. Mais lorsque vous construisez une charpente en PVC - comme pour une serre ou autre, les croix deviennent soudainement votre meilleure amie. Ils ont aussi l’air cool, de manière géométrique.
Les syndicatssont similaires aux raccords mais ils ont cet anneau au milieu qui permet de les déconnecter sans rien couper. C'est ÉNORME pour la maintenance. Imaginez que vous ayez besoin de remplacer une vanne ou quelque chose en aval - par un raccord, il vous suffit de le dévisser, de faire votre travail, de le revisser. Avec un accouplement régulier ? Vous coupez des tuyaux. Faire du désordre. Probablement en train de jurer.
Il y a aussiraccords en étoile(en forme de Y, évidemment) qui relient trois tuyaux mais à un angle au lieu d'une branche dure à 90 degrés comme un té vous le donne. Ceux-ci sont plus fluides pour l’écoulement de l’eau, ce qui signifie moins de risques de bouchons. Si vous avez déjà dû couler une canalisation, vous savez pourquoi c'est important. Les Wyes facilitent grandement le passage de ce serpent.
Transitions et adaptations de taille
Parfois, vous devez connecter un gros tuyau à un petit tuyau. C'est làréducteursetbaguesentrez. Un réducteur est essentiellement un accouplement qui est plus large à une extrémité que à l’autre. Une bague est similaire mais elle rentre à l'intérieur d'un raccord pour réduire l'ouverture. Pour être honnête, j'oublie toujours lequel est lequel, mais le gars de la quincaillerie le sait généralement.
Il existe des versions réductrices de presque tout - réduisant les tés, réduisant les coudes, réduisant les accouplements. Cela devient un peu écrasant lorsque vous regardez le mur d'options, mais n'oubliez pas : vous essayez de passer de la taille A à la taille B, et il y a certainement un ajustement pour cela.
Adaptateurssont une autre pièce de transition. Ils sont très utiles lorsque vous connectez du PVC à quelque chose qui n'est PAS du PVC, ou lorsque vous devez passer d'une connexion coulissante (où vous le collez simplement) à une connexion filetée (où vous la vissez). Ceux-ci vous sauvent la mise lorsque vous travaillez avec une plomberie existante qui est un mélange d'anciens et de nouveaux éléments.
Les touches finales
Casquettessont exactement ce à quoi ils ressemblent : - ils ferment le bout d'un tuyau. Utilisez-les lorsque vous avez terminé avec une ligne ou lorsque vous envisagez de l'étendre plus tard mais que vous souhaitez la sceller pour le moment. Ils sont petits, ils sont simples et vous en perdrez la moitié dans votre boîte à outils.
Bridessont des raccords de type disque plat-qui boulonnent deux surfaces ensemble. On les voit beaucoup à la base des toilettes, reliant les toilettes au tuyau d'évacuation. Ils utilisent des boulons et créent un joint très étanche. La plupart des brides sont fabriquées en PVC Schedule 80 car elles doivent être solides - personne ne veut que ses toilettes se détachent.
Il y a aussibouchonsetles mamelons. Les bouchons bloquent les ouvertures des tuyaux de manière temporaire ou permanente. Les mamelons sont des segments de tuyau courts avec des filetages mâles aux deux extrémités - ils sont utilisés pour prolonger les connexions ou relier deux raccords filetés femelles-ensemble.
Annexe 40 vs Annexe 80 (et pourquoi c'est important... en quelque sorte)
D'accord, voici donc quelque chose qui déroute tout le monde au début. Le PVC se décline en différents « programmes » -, principalement le programme 40 et le programme 80. Ils ont tous deux le même diamètre extérieur, mais le programme 80 a des parois plus épaisses, ce qui signifie qu'il peut supporter une pression plus élevée. Il est également plus cher et généralement gris au lieu de blanc.
Pour la plupart des projets domestiques - drainage, irrigation de base, trucs sous l'évier - Le programme 40 convient tout à fait. C'est moins cher et plus facile à trouver. Mais si vous avez affaire à des conduites d'eau à haute-pression ou si vous voulez quelque chose de vraiment costaud, optez pour le programme 80. Les raccords doivent évidemment correspondre au programme de vos tuyaux, alors ne les mélangez pas.
Certaines personnes sont vraiment énervées à ce sujet. J'ai rencontré des plombiers qui utilisent UNIQUEMENT l'annexe 80 pour tout parce que « c'est mieux ». Et oui, c'est plus fort, mais pour un système d'irrigation de jardin ? Probablement exagéré. Mais votre appel.
Les trucs spécialisés que vous ne connaissez peut-être pas
Il y arobinets à tournant sphériqueintégré dans des raccords en PVC qui vous permettent de couper facilement le débit d'eau. Tournez simplement la poignée à 90 degrés et boum, plus d'eau. Ceux-ci sont fantastiques pour les systèmes d’irrigation où vous devez contrôler différentes zones.
Raccords à compressionavoir un corps, un écrou et un joint d'étanchéité. Vous serrez l'écrou et il comprime le joint contre le tuyau pour le sceller. Pas besoin de colle. Ils sont parfaits pour les petites réparations dans la maison où vous pourriez avoir besoin d'accéder fréquemment aux choses.
Certaines entreprises font mêmecolliers de serragequi vous permettent d'ajouter de nouvelles branches aux tuyaux existants sans les couper. Vous vous fixez littéralement sur le tuyau existant et le percez pour créer un nouveau point de connexion. C'est une sorte de génie pour les travaux de rénovation.
Et puis il y aaccouplements flexiblesqui sont essentiellement des connecteurs en caoutchouc qui peuvent se plier et s'adapter à des angles étranges. Très utile lorsque vous faites face à des situations non standard-ou à des travaux de réparation où rien ne s'aligne parfaitement.
En fait, j'utilise ce truc
Le processus d’installation est étrangement satisfaisant une fois que vous l’avez compris. Vous coupez votre tuyau (obtenez un coupe-PVC approprié, n'utilisez pas de scie à métaux à moins que vous ne vous détestiez), nettoyez toutes les bavures, appliquez un apprêt violet sur le tuyau et le raccord, puis appliquez la colle PVC et poussez-les ensemble. Vous avez environ 10 secondes pour le positionner juste avant que le ciment ne prenne, alors n'espacez pas.
Pour les connexions filetées, vous utilisez du ruban PTFE (ce ruban de plombier blanc) au lieu du ciment. Enroulez-le plusieurs fois autour des filetages mâles et il scelle le tout tout en gardant les filetages fonctionnels pour un démontage futur.
Une chose que personne ne vous dit : - les vapeurs du ciment PVC sont INTENSES. Travaillez dans un endroit aéré ou vous aurez des étourdissements. Demandez-moi comment je le sais.
Pourquoi le PVC est partout
Le matériau en lui-même est assez remarquable. Il ne se corrode pas comme les tuyaux métalliques, il est léger (vous pouvez donc le déplacer sans vous jeter le dos), il est bon marché et il dure pratiquement éternellement. Nous parlons de 50+ ans dans de nombreux cas. Il est également résistant aux produits chimiques, c'est pourquoi on le retrouve dans les applications industrielles et pas seulement dans la plomberie résidentielle.
De plus, il est recyclable, ce qui est bien. Même si je suppose que la plupart des gens le jettent simplement à la poubelle. Mais techniquement, vous pouvez le recycler.
Les parois intérieures lisses permettent à l'eau de s'écouler très efficacement - et il y a moins de friction qu'avec des matériaux plus rugueux. Cela compte plus que vous ne le pensez pour la pression et le débit.
Le truc des meubles
J'ai presque oublié que - personnes construisaient des meubles avec des raccords et des tuyaux en PVC. Chaises, tables, étagères et même cadres de lit. Il existe tout un sous-ensemble d'accessoires appelés « qualité meuble » qui ne portent pas d'impression du fabricant ni de codes-barres, ce qui les rend plus propres. C'est en fait plutôt cool ce que les gens proposent. J'ai vu quelqu'un construire une charpente entière de serre en utilisant uniquement du PVC et ces raccords.
Où les choses deviennent confuses
Le système de dimensionnement n'est... pas intuitif. Le PVC utilise un dimensionnement « nominal », ce qui signifie qu'un tuyau de 1 pouce n'a pas réellement 1 pouce de diamètre extérieur. Il est mesuré par le diamètre intérieur (l'alésage), mais même cela n'est pas exact. Les raccords sont dimensionnés pour s'adapter à l'extérieur du tuyau. Tout est standardisé, donc tout ce qui a la même taille nominale fonctionne ensemble, mais cela fait constamment trébucher les gens.
De plus, le PVC n’est pas la même chose que le CPVC. Le CPVC est du PVC chloré et peut supporter des températures plus élevées, il est donc utilisé pour les conduites d'eau chaude. Le PVC ordinaire est destiné à l’eau froide et au drainage. Ne les mélangez pas, sinon vous aurez des problèmes.
Réflexions finales
Il existe probablement 50+ différents types de raccords en PVC si l'on compte toutes les variantes et pièces spécialisées. Cet article couvre les principaux, mais vous en découvrirez d'autres en approfondissant des projets spécifiques. La bonne nouvelle est qu'une fois que vous avez compris les catégories de base - connecteurs, changeurs de direction, adaptateurs de taille et embouts -, vous pouvez généralement déterminer ce dont vous avez besoin en regardant simplement votre situation et en pensant "comment puis-je connecter le point A au point B ?"
